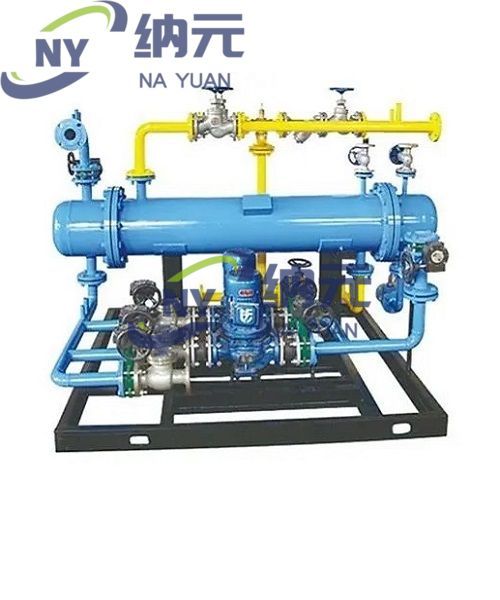

汽 - 水換熱機組運行時，蒸汽釋放熱量后形成的冷凝水（凝結水）若處理不當，會導致能源浪費、設備腐蝕及系統效率下降。以下是冷凝水的完整處理流程、技術方法及注意事項：

一、冷凝水的特性與處理價值

1. 冷凝水的品質特點

• 高熱能含量：溫度通常在 60~120℃，含蒸汽冷凝釋放的顯熱（占蒸汽總熱量的 20%~30%）。
• 高純度：不含或含少量溶解鹽（若蒸汽未被污染），是優質鍋爐補水水源。
• 潛在腐蝕性：若蒸汽中含 CO?、O?，冷凝水可能呈酸性（pH 值＜7），需防管道腐蝕。

2. 處理目的

• 節能：回收熱量降低鍋爐燃料消耗（每回收 1 噸 80℃冷凝水，可節約約 6kg 標準煤）。
• 節水：減少軟化水制備量，降低水處理成本。
• 防故障：避免冷凝水堆積導致水錘、設備腐蝕及系統效率下降。

二、冷凝水的處理流程與關鍵設備

1. 冷凝水收集與疏水

2. 冷凝水回收與輸送

• 回收方式：
• 開式回收：冷凝水直接排入敞口水箱，易接觸空氣導致氧氣溶解（適用于小型系統或水質要求低的場景）。
• 閉式回收：冷凝水通過密閉管道輸送至水箱，隔絕空氣（推薦用于高壓、高溫系統，可減少氧化腐蝕）。
• 輸送設備：
• 冷凝水泵需耐高溫（≥100℃），采用離心泵或屏蔽泵，避免氣蝕（進口設穩壓罐或高位水箱）。

3. 冷凝水水質處理

• 常見雜質及處理方法：

  雜質類型	來源	危害	處理技術
  溶解氧（O?）	開式回收系統接觸空氣	管道及鍋爐氧腐蝕	熱力除氧（加熱至 104℃）、真空除氧
  二氧化碳（CO?）	蒸汽中 CO?冷凝成碳酸	管道酸性腐蝕	加氨調節 pH 至 8.5~9.5（中和碳酸）
  機械雜質	管道銹蝕、焊渣	堵塞閥門、泵葉輪	多級過濾（石英砂過濾 + 精密濾芯）
  油類	蒸汽帶油或設備泄漏	影響鍋爐燃燒安全	活性炭吸附、氣浮分離

• 水質標準（以鍋爐補水為例）：

  指標	標準值	檢測方法
  pH 值（25℃）	8.5~9.5	pH 試紙或在線檢測儀
  溶解氧	≤0.1mg/L	電化學探頭
  硬度	≤0.03mmol/L	絡合滴定法
  鐵（Fe）	≤0.3mg/L	分光光度法

三、冷凝水回收利用方案

1. 直接回鍋爐系統（首選方案）

• 條件：冷凝水水質符合鍋爐補水標準（如電廠、供熱站）。
• 流程：
  冷凝水 → 除氧器 → 軟化水裝置 → 鍋爐給水泵 → 鍋爐
• 優勢：最大化熱能回收，節約燃料及水處理成本（每噸冷凝水回收可節省約 15 元成本）。

2. 作為其他工藝用水

• 若冷凝水含少量雜質（如輕度油污），可經處理后用于：
• 循環水系統補水（需除氧、過濾）；
• 設備冷卻用水（需控制溫度≤40℃）；
• 廠區清潔、綠化用水（簡單過濾即可）。

3. 排放處理（迫不得已時）

• 若冷凝水嚴重污染（如含油、化學品），無法回收時需達標排放：
• 執行《污水綜合排放標準》（GB 8978-1996），pH 值 6~9，COD≤500mg/L，石油類≤10mg/L；
• 先經隔油池、中和池等預處理，再排入市政管網。

四、冷凝水系統常見故障與解決措施

1. 疏水不暢導致水錘

• 原因：疏水閥堵塞（雜質沉積）、選型過小或管道坡度不足。
• 解決：清洗疏水閥，更換大口徑疏水閥，調整管道坡度至≥5‰。

2. 冷凝水水質惡化

• 原因：開式回收系統氧氣溶入、蒸汽帶油或管道銹蝕。
• 解決：改為閉式回收系統，加裝除氧器和油類過濾器，管道內壁做防腐處理（如襯膠、涂環氧樹脂）。

3. 回收泵氣蝕

• 原因：冷凝水溫度過高（＞100℃）或泵進口壓力過低。
• 解決：降低冷凝水溫度（如加裝冷卻器），提高進口靜壓（設置高位冷凝水箱）。

五、冷凝水高效處理的優化建議

1. 智能化監控：
• 安裝在線水質檢測儀（pH、溶解氧、電導率），實時監測冷凝水品質，超標時自動切換處理流程。
2. 余熱梯級利用：
• 高溫冷凝水（＞90℃）先用于預熱鍋爐補水，低溫冷凝水（＜60℃）用于預熱其他工藝介質。
3. 防腐設計：
• 冷凝水管道采用不銹鋼（304/316）或襯塑鋼管，水箱內壁涂刷防腐涂層（如聚脲）。
4. 定期維護：
• 每月清洗疏水閥過濾器，每季度檢測冷凝水水質，每年對管道進行化學清洗（酸洗除垢）。

六、案例參考：某供熱站冷凝水回收系統

• 背景：原系統采用開式回收，冷凝水含氧量達 1.2mg/L，管道每年腐蝕穿孔。
• 改造方案：
1. 更換為閉式回收系統，加裝真空除氧器（氧含量降至 0.05mg/L）；
2. 管道更換為 304 不銹鋼，水箱內襯玻璃鋼；
3. 增設冷凝水余熱換熱器，預熱軟化水（節約蒸汽用量 15%）。
• 效果：年節約燃料成本約 80 萬元，設備維護費用降低 60%。
